Dostawa i montaż aparatury elektrycznej w polach rozdzielczych 6kV dla KWK "Wujek"

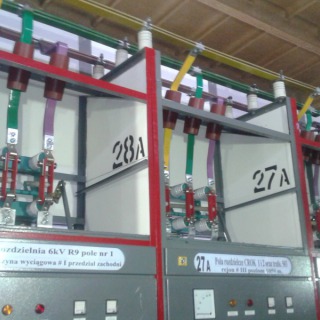

Dostawa i montaż aparatury elektrycznej w polach rozdzielczych 6kV w Rozdzielni Głównej 6kV R0, Rozdzielni 6kV R01 i Rozdzielni 6kV R7 KWK „Wujek” ruch „Śląsk” oraz adaptacja wyposażenia elektrycznego pola rozdzielczego 6kV nr 18A budowy otwartej do przyłączenia generatorów gazowych.
Przedmiotem inwestycji była dostawa i montaż aparatury elektrycznej w polach rozdzielczych 6kV w Rozdzielni Głównej 6kV R0, Rozdzielni 6kV R01 i Rozdzielni 6kV R7 KWK „Wujek” ruch „Śląsk” oraz adaptacja wyposażenia elektrycznego pola rozdzielczego 6kV nr 18A budowy otwartej do przyłączenia generatorów gazowych" Zadanie obejmowało opracowanie dokumentów technicznych z koncepcją schematu głównego rozdzielni, schematami połączeń, obliczeniami nastaw zabezpieczeń elektroenergetycznych , dostawę fabrycznie nowych materiałów, urządzeń, przewodów i osprzętu, montaż aparatury i okablowania w zakresie przewidzianym przez projekt techniczny, wykonanie badań kontrolno-pomiarowych, prób, rozruchów, odbiorów technicznych i oddanie do eksploatacji oraz wykonanie dokumentacji powykonawczej.
W ramach umowy wykonano następujący zakres prac:

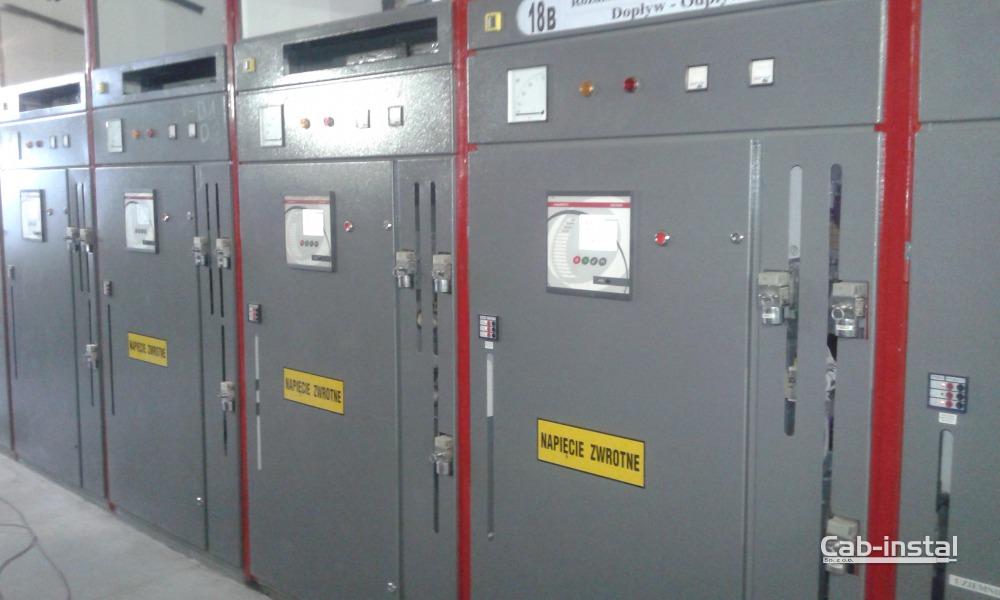

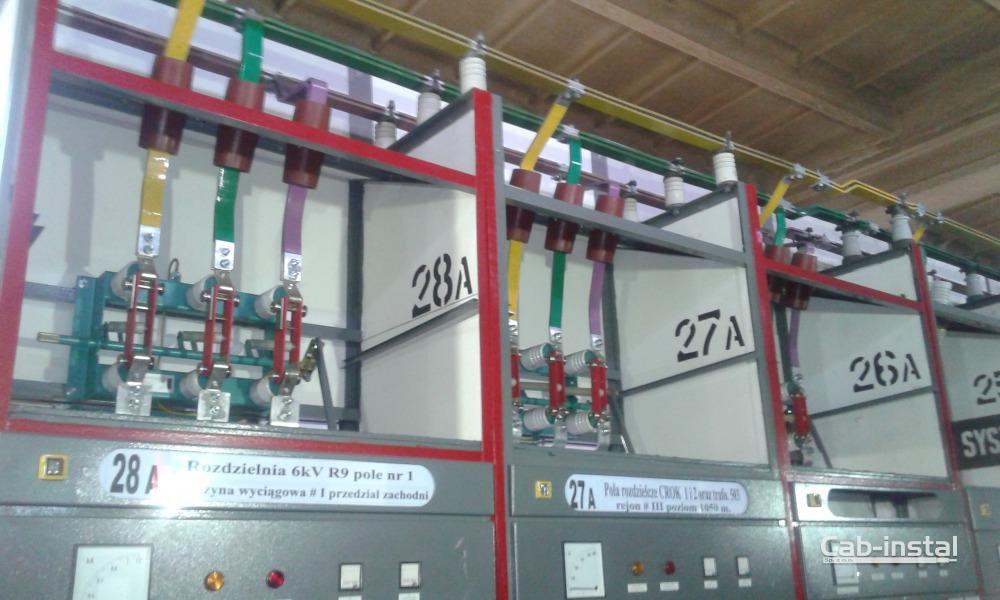

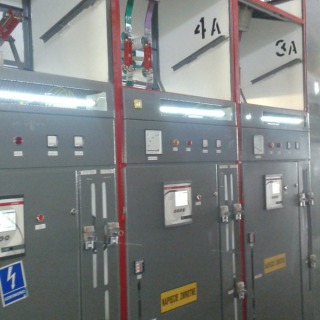

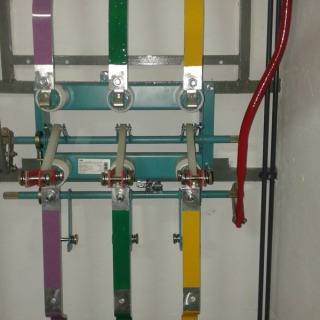

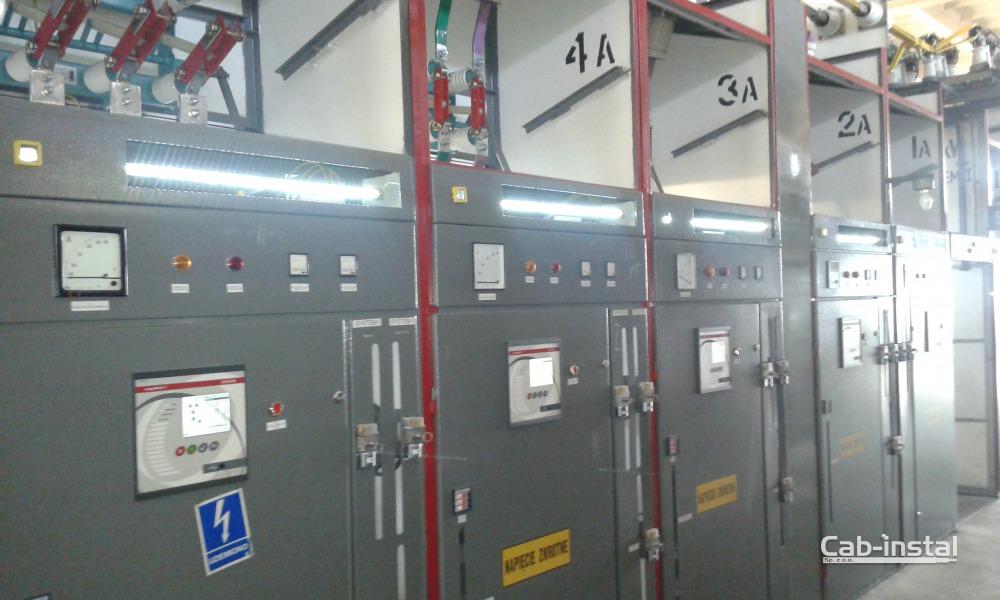

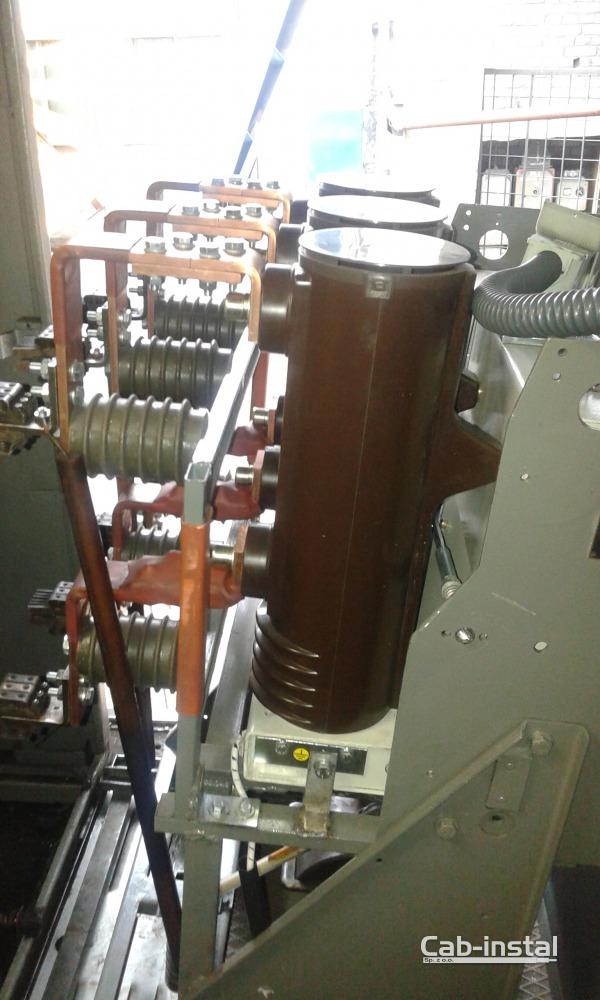

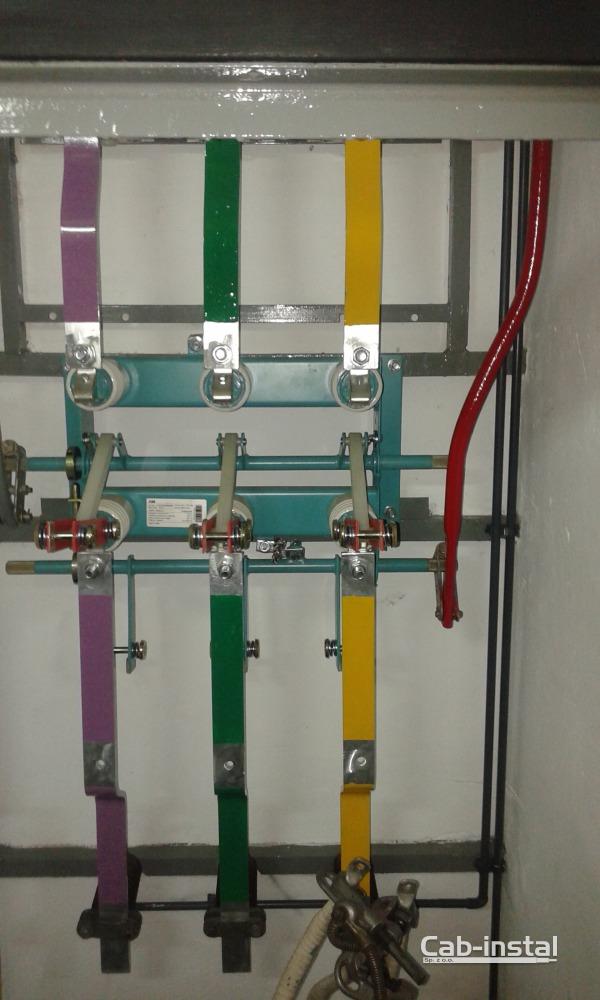

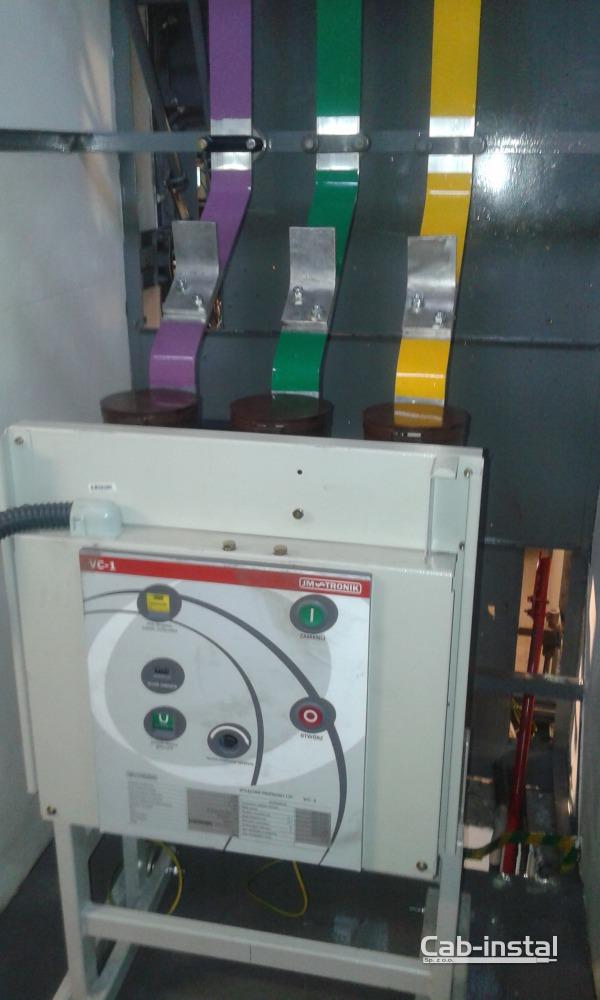

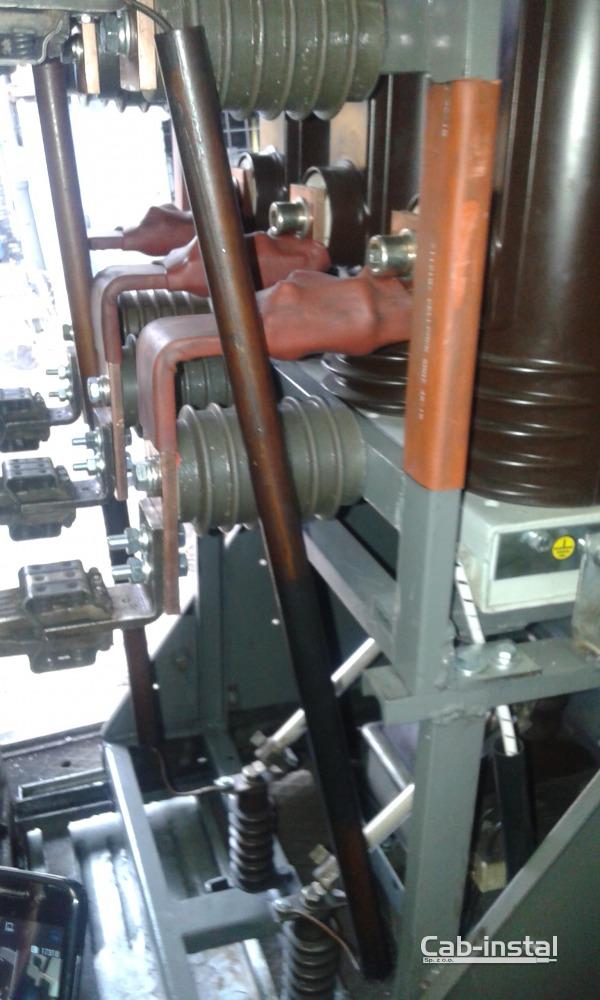

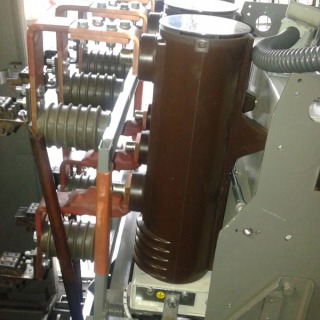

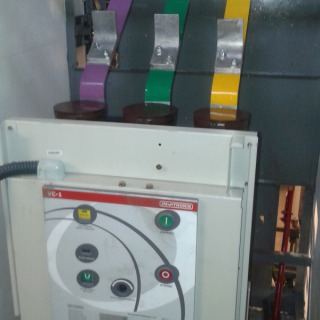

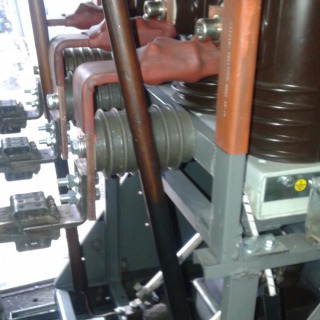

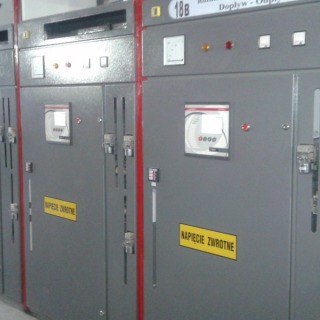

- modernizację 46 pól rozdzielczych Rozdzielni Głównej 6kV R0 i Rozdzielni 6kV R01 w zakresie wymiany wyłączników głównych typu VC-1, odłączników systemowych pola, odłączników liniowych pola wraz z uziemnikiem, a także przekładników prądowych pola i sterowników polowych typu megaMuz-2,
- dostawę i zabudowę wolnostojącej rozdzielnicy średniego napięcia 6kV typu MultiCell w miejsce istniejącej Rozdzielni 6kV R7 z pojedynczym układem szyn zbiorczych składającej się z pola dopływowego (2 szt.), pola odpływowo-wyłącznikowego (2 szt.), pola pomiarowego ( 1 szt.)- ze sterownikami polowymi typu megaMuz-2,
- dostawę i zabudowę wyłącznika głównego 6kV do przetwornicy rezerwowej,
- dostawę i uruchomienie systemu wizualizacji i sterowania.
