KWK Marcel-Wykonanie linii zasilających



„Wykonanie linii zasilających stację wentylatorów głównych przy szybie „IV” dla PGG S.A. KWK ROW Ruch Marcel”.



W latach 2017-2018 jako podwykonawca firmy Elektrometal S.A. zrealizowaliśmy na rzecz Polskiej Grupy Górniczej S.A. KWK ROW Ruch Marcel zamówienie polegające na wykonaniu linii zasilających stację wentylatorów głównych przy szybie „IV”.



Zakres techniczny obejmował wykonanie następujących prac:


• opracowanie projektu budowlanego wraz z uzgodnieniami, badaniami i ekspertyzami pomiarowymi sytuacyjno-wysokościowymi, dobór elementów konstrukcyjnych do zabudowy linii kablowych,
• wykonanie projektów wykonawczych wraz z uzgodnieniami branżowymi, zatwierdzeniami i dopuszczeniami,
• dostawa kabli SN 6kV do ułożenia na słupach od pola rozdzielni 6kV RG-3 do pola rozdzielczego rozdzielni 6kV RSW przy szybie IV,
• dostawa aparatury elektrycznej do wyposażenia pola w rozdzielni 6kV RG-3 EC oraz „Stara”,
• wykonanie modernizacji pól 6kV w rozdzielniach 6kV RG-3, 5RW i „Stara”,

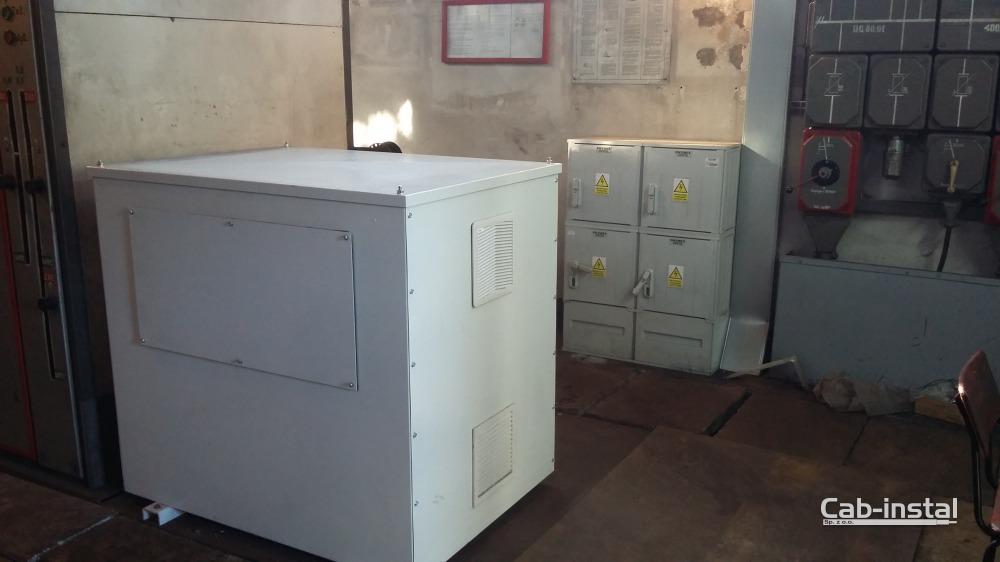

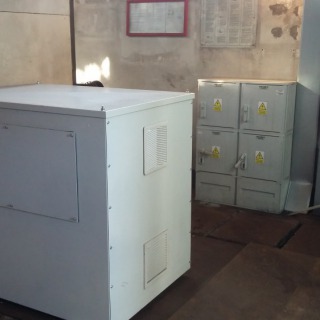

• dostawa, zabudowa i uruchomienie transformatorów 6/0,4/0,23kV w rozdzielni 6kV 5RW oraz w rozdzielni 6kV „Stara”,

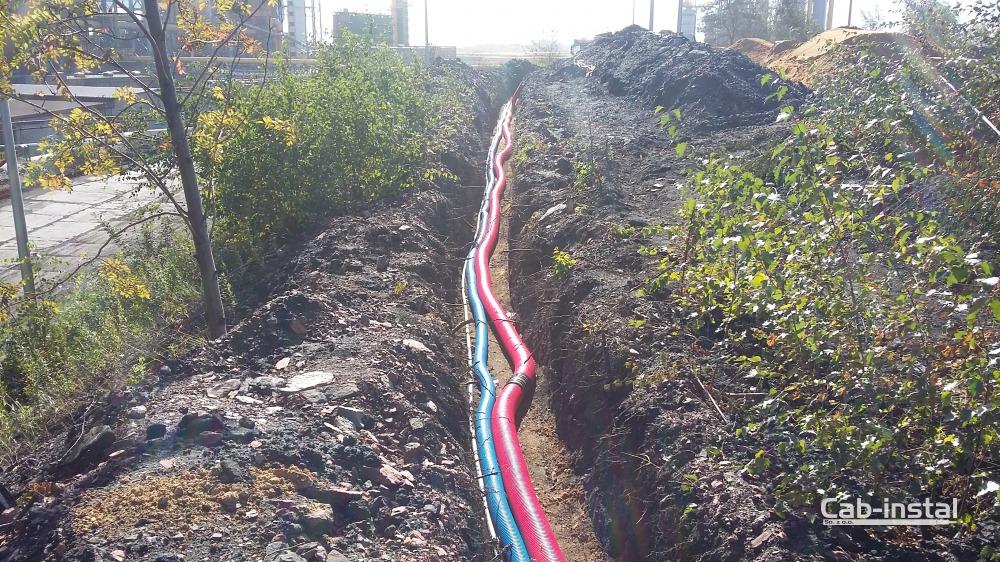

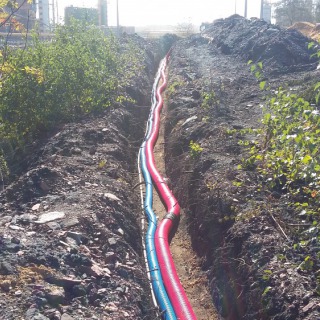

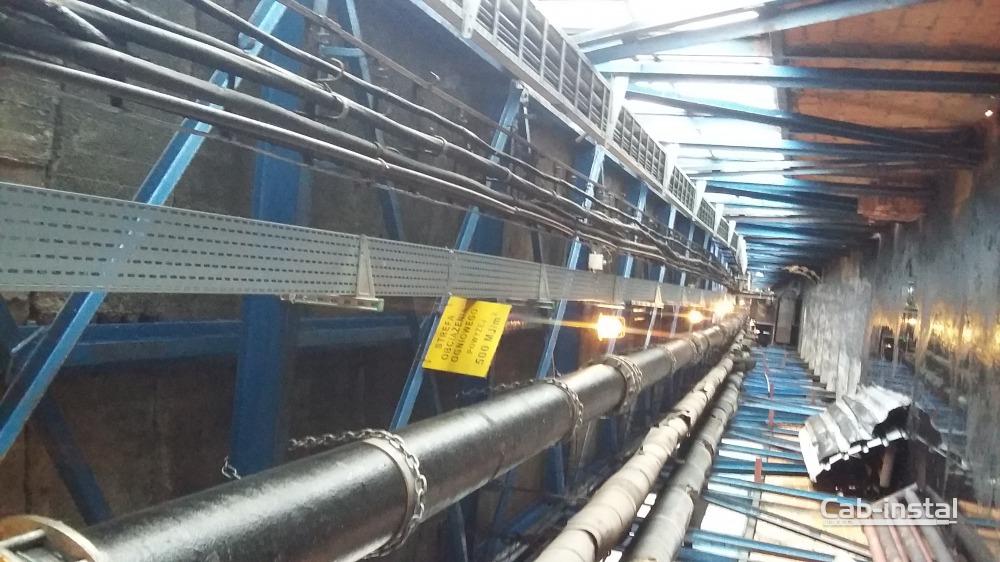

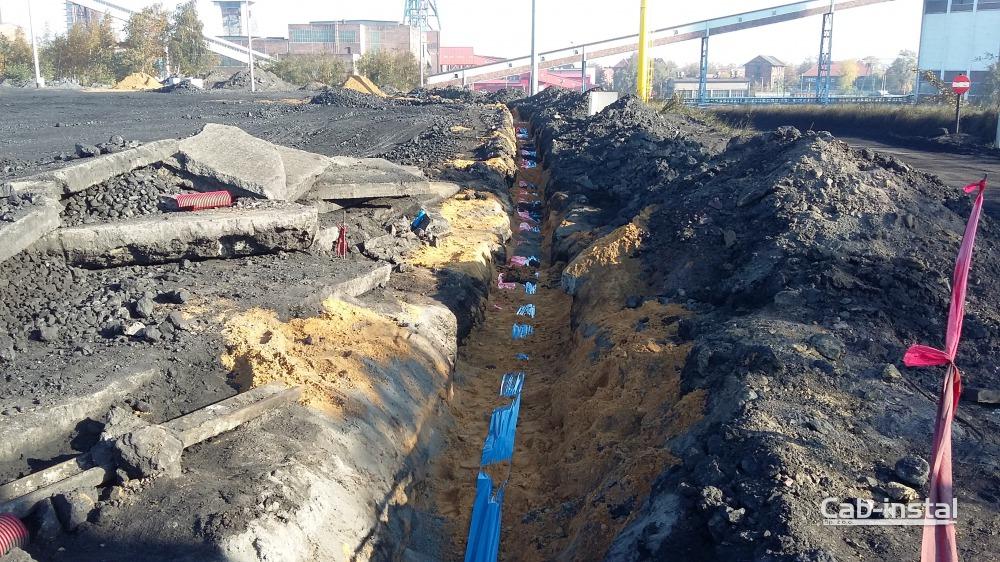

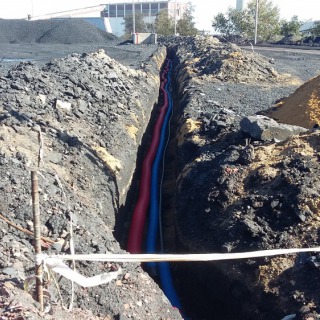

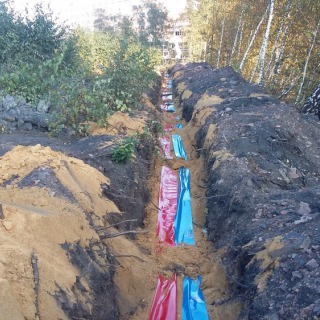

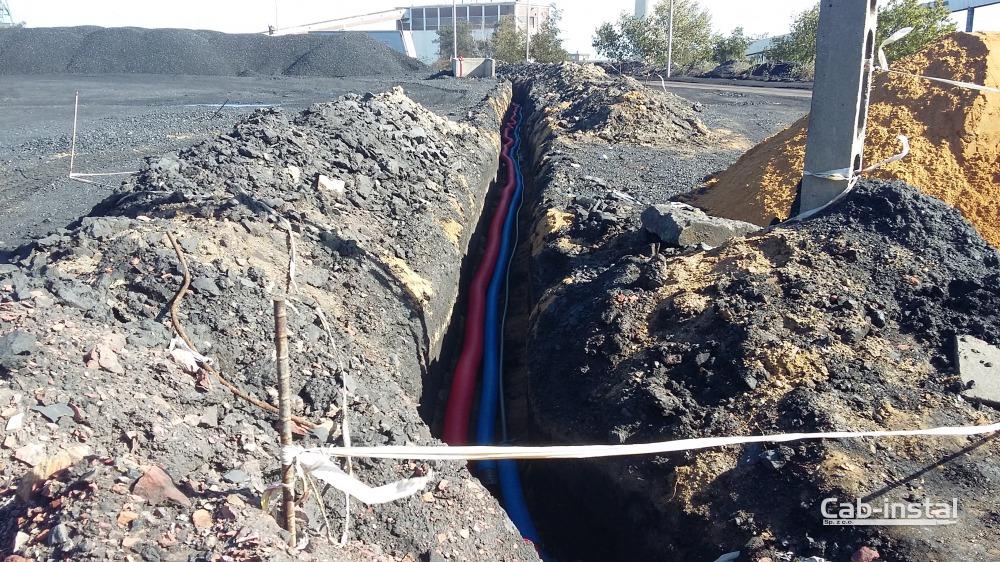

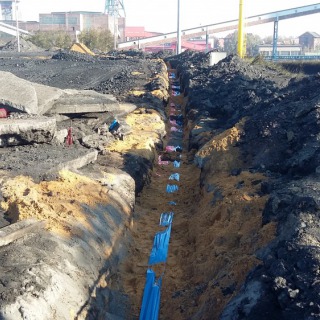

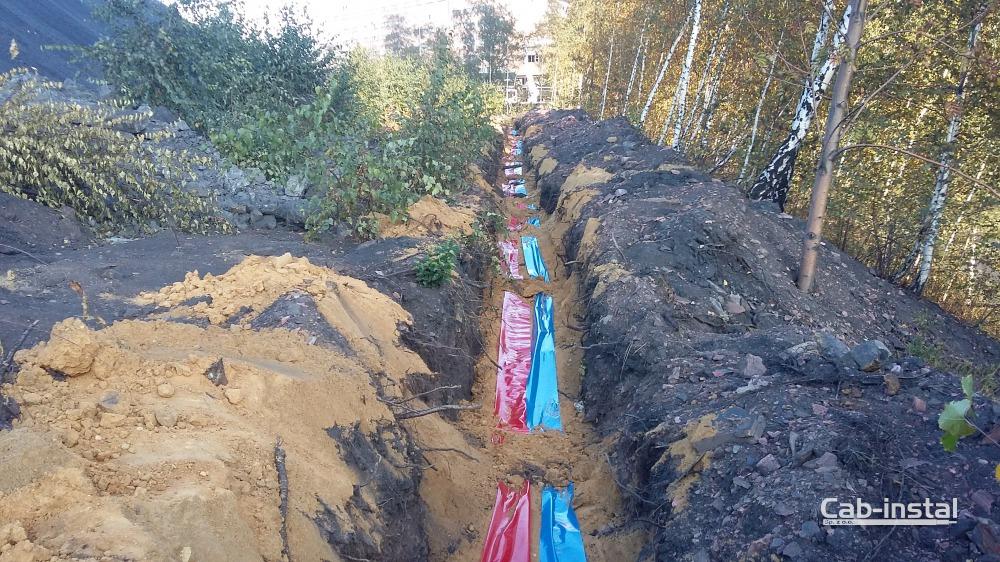

• dostawa i zabudowa kabli SN 6kV w ziemi i na estakadzie od pola rozdzielni 6kV RG-3,
• dostawa i zabudowa żerdzi wirowanych wraz z armaturą instalacyjną i oświetleniową,
• zabudowa kabla SN 6kV na słupach od pola rozdzielni 6kV RG-3 do pola rozdzielczego rozdzielni 6kV RSW przy szybie IV,
• dostawa i zabudowa kabli nN od rozdzielni 6kV 5RW do wagi drobnicowej oraz od wagi drobnicowej do rozdzielni 6kV „Stara”,
• dostawa, zabudowa i uruchomienie rozdzielnic 400/230VAC z układem SZR do zasilania urządzeń wagi drobnicowej,
• dostawa i zabudowa kabla nN do rozdzielni 6kV 5RW do wagi drobnicowej oraz od wagi drobnicowej do rozdzielni 6kV „Stara”,
• dostawa, zabudowa i uruchomienie rozdzielnic 400/230 VAC instalacji oświetlenia drogowego z funkcją przełączania ręcznego,
• dostawa i zabudowa kabla światłowodowego jednomodowego od Dyspozytorni zakładowej do rozdzielni RSW przy szybie IV,
• dostawa i zabudowa kabli SN 6kV od pola nr 13 rozdzielni 6kV „Stara” przez pompownię wód dołowych P1 do transformatora Tr1 6/0,5kV.
